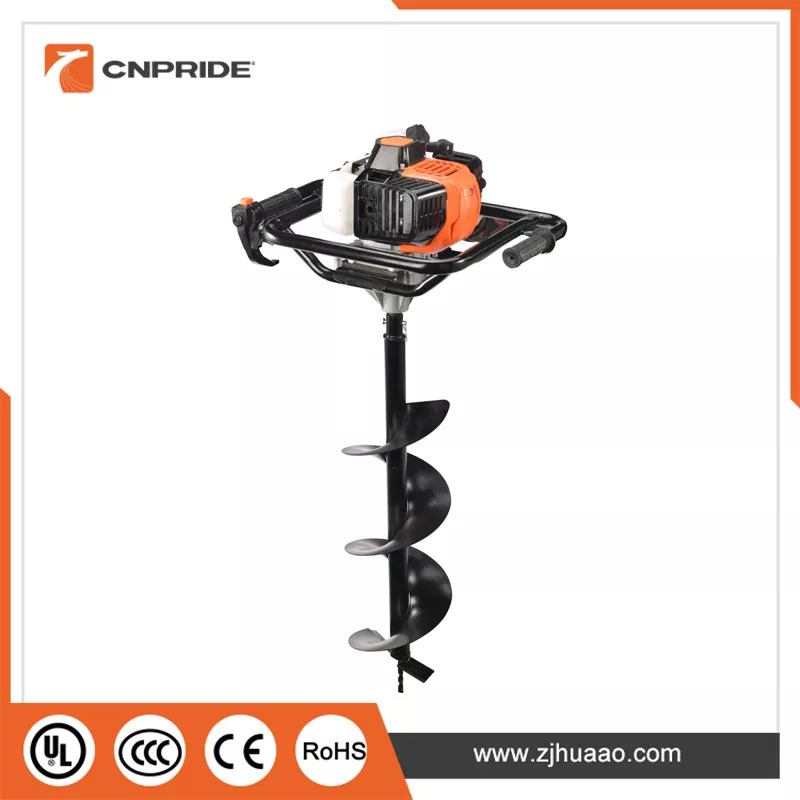

Der Benzin-Erdbohrer ist eine tragbare, motorbetriebene Bohrmaschine, die für eine effiziente Bodendurchdringung entwickelt wurde. Es kombiniert die Leistung eines Zweitakt-Verbrennungsmotors mit einem mechanischen Getriebesystem und einem Schneidwerkzeug und ist damit ein unverzichtbares Gerät für Aufgaben, die von der Zauninstallation und Baumpflanzung bis hin zur Bodenprobenahme und Bauarbeiten reichen. Dieser Artikel bietet eine tiefgreifende, technikorientierte Analyse des Benzin-Erdbohrers und untersucht dessen Antriebsstrang, mechanische Architektur, Betriebsmechanik und Sicherheitsmechanismen.

Die Kraftquelle: Eigenschaften des Zweitaktmotors

Das Herzstück der meisten tragbaren GeräteBenzin-Erdbohrerist ein luftgekühlter Zweitakt-Einzylinder-Benzinmotor. Dieser Motortyp wurde aufgrund seines außergewöhnlichen Leistungsgewichts und seiner mechanischen Einfachheit ausgewählt, die beide für handgeführte oder leichte Geräte, die in abgelegenen Außenumgebungen eingesetzt werden, von entscheidender Bedeutung sind.

• Hubraum und Leistung: Der Hubraum des Motors reicht typischerweise von 52 cm³ bei Einsteigermodellen bis zu 80 cm³ oder mehr bei Hochleistungsmodellen. Aus diesem Hubraum ergeben sich Leistungen von etwa 1,8 kW (2,4 PS) bis 3 kW (4 PS). Die Leistungskurve wird durch die Motordrehzahl bestimmt, wobei die meisten Einheiten bei Leerlaufdrehzahlen von 2.100 bis 8.500 U/min arbeiten und das Drehmoment über ein Untersetzungsgetriebe an die Abtriebsspindel übertragen.

• Kraftstoff- und Schmiersystem: Im Gegensatz zu Viertaktmotoren erfordert der Zweitaktzyklus eine vorgemischte Kraftstoff-Öl-Mischung. Das branchenübliche Mischungsverhältnis beträgt typischerweise 25:1 oder 40:1 (Benzin zu Zweitaktöl), abhängig von den Spezifikationen des Herstellers und der Ölsorte. Um die Kaltstartzuverlässigkeit zu verbessern, verfügen die meisten Einheiten vor dem Vergaser über einen Primerball (Kraftstoffpumpe), der es dem Bediener ermöglicht, vor dem ersten Zug manuell Kraftstoff in das Vergasergehäuse zu saugen. Das Fassungsvermögen des Kraftstofftanks beträgt in der Regel 1,0 bis 1,2 Liter und bietet ausreichend Laufzeit für längere Feldeinsätze.

• Zünd- und Startsystem: Das Zündsystem verwendet ein Kondensatorentladungszündungsmodul (CDI), das einen stabilen Hochspannungsfunken ohne externe Stromversorgung liefert. Der Start erfolgt über einen Rückstoßstarter (Zugstarter), der beim Ziehen das Schwungrad des Motors aktiviert. Der technische Vorteil dieses Systems liegt in seiner völligen Unabhängigkeit vom Stromnetz und gewährleistet einen zuverlässigen Betrieb in abgelegener Wildnis, in bergigem Gelände und an anderen netzunabhängigen Baustellen.

Mechanische Architektur: Vom Motor zum Schneckenbohrer

Die Übertragung mechanischer Energie vom Motor auf den Boden umfasst mehrere kritische Komponenten, die das Drehmoment verwalten, die Geschwindigkeit reduzieren und Vibrationen isolieren sollen.

Fliehkraftkupplung und Krafteingriffslogik: Eine Fliehkraftkupplung ist zwischen dem Kurbelwellenausgang des Motors und dem Getriebeeingang installiert. Ihr Funktionsprinzip beruht auf der Fliehkraft: Im Leerlauf bleiben die Kupplungsbacken unter Federspannung zurückgezogen und übertragen keine Kraft. Wenn die Drosselklappe geöffnet wird und die Motordrehzahl auf die Eingriffsschwelle (typischerweise 2.500–3.000 U/min) steigt, dehnen sich die Schuhe aufgrund der Zentrifugalkraft nach außen aus, greifen in die Kupplungstrommel ein und übertragen die Kraft sanft auf das Getriebe. Die technische Bedeutung dieser Konstruktion ist zweifach: Der Erdbohrer bleibt im Leerlauf völlig stationär, was die Sicherheit des Bedieners erhöht und unnötigen Verschleiß und Kraftstoffverbrauch während der Positionierung verhindert.
Drehmomentvervielfachung – die Kernfunktion des Getriebes: Die Hochgeschwindigkeitsleistung des Motors mit niedrigem Drehmoment ist mit den Bohranforderungen, die ein hohes Drehmoment bei niedrigen Drehzahlen erfordern, nicht kompatibel. Das Untersetzungsgetriebe ist daher eine kritische Komponente im Antriebsstrang. Übliche Konfigurationen umfassen eine Planetengetriebeuntersetzung oder eine Parallelwellen-Schrägverzahnung, wobei die Untersetzungsverhältnisse typischerweise zwischen 15:1 und 40:1 liegen. Nach der Reduzierung wird die Spindelausgangsgeschwindigkeit auf etwa 150 bis 200 U/min gesenkt, was dem optimalen Bereich zum Bodenschneiden entspricht. Diese Geschwindigkeit sorgt für eine ausreichende Schnittgeschwindigkeit und verhindert gleichzeitig ein Abrutschen des Bohrers, das Herausschleudern von Erde und einen Verlust der Bedienerkontrolle.
Reaktionsdrehmoment und Vibrationsdämpfung: Dies ist eine häufig übersehene, aber äußerst wichtige technische Herausforderung bei der Konstruktion von Benzin-Erdbohrern. Wenn der Meißel durch den Boden schneidet, übt der Boden ein gleiches und entgegengesetztes Reaktionsdrehmoment auf den Meißel aus, das direkt durch den Maschinenkörper auf die Griffgriffe übertragen wird. Wenn diese Reaktionskraft ein beherrschbares Maß überschreitet, muss der Bediener erhebliche körperliche Anstrengungen unternehmen, um die Stabilität aufrechtzuerhalten, was bei längerem Gebrauch zu schwerer Muskelermüdung und möglichen Handgelenksverletzungen führt. Fortschrittliche, moderne Modelle lösen dieses Problem mit einem vibrationsdämpfenden Rahmendesign, bei dem Gummi-Isolierungsbuchsen oder Feder-Dämpfer-Strukturen verwendet werden, um die starre Verbindung zwischen der Motor-/Getriebebaugruppe und den Griffen zu entkoppeln und so die übertragenen Vibrationen und vorübergehenden Stoßbelastungen deutlich zu reduzieren.

Schneckenbohrergeometrie und Schneidmechanik

Die Einsatzfähigkeit derBenzin-Erdbohrerhängt nicht nur von der Kraft und Übertragung ab, sondern auch vom Endschneidelement – ​​dem Schlangenbohrer. Seine Geometrie ist weitaus ausgefeilter als die einer einfachen Spiralplatte; Es handelt sich um eine durch Fluiddynamik und Bodenmechanik optimierte Verbundstruktur.

1. Mitnehmer und Spanabfuhrfunktion: Der Meißelkörper besteht aus einem zentralen Stahlrohr mit durchgehenden, spiralförmigen, über die gesamte Länge angeschweißten Mitnehmern. Der Außendurchmesser der Mitnehmer bestimmt den Lochdurchmesser (gängige Spezifikationen umfassen 100 mm, 150 mm, 200 mm, 300 mm und kundenspezifische Größen). Der Spiralwinkel der Schneckengänge ist ein kritischer Parameter: Ein zu flacher Winkel führt zu einem hohen Spanabfuhrwiderstand und einem geringen Wirkungsgrad; Ein zu steiler Winkel führt dazu, dass sich der Bohrer selbst blockiert (wodurch geschnittene Erde nicht aus dem Loch austritt und der Bohrer blockiert). Die technische Praxis schreibt unterschiedliche Spiralwinkeldesigns für verschiedene Bodentypen vor – Sandböden, Lehmböden, gefrorener Boden und kiesige Böden erfordern jeweils eine spezifische Winkeloptimierung.

2. Pilotspitze und Schneidkante – Der Penetrationsmechanismus: Der unterste Abschnitt des Bohrers verfügt über die Pilotspitze, typischerweise eine konische oder kreuzförmige Struktur, die häufig mit Hartmetalleinsätzen versehen ist. Seine Funktion besteht darin, in der Anfangsphase des Bohrens für Zentrierungsstabilität zu sorgen und zu verhindern, dass der Bohrer bei Bodenkontakt rutscht oder abweicht. Unmittelbar über dem Pilotpunkt befinden sich die Hauptschneiden, deren geometrische Winkel – Spanwinkel, Freiwinkel und Schneidenneigung – direkten Einfluss auf den spezifischen Energieverbrauch haben, der für das Eindringen in den Boden erforderlich ist. Für Schwerlastanwendungen mit Kies oder gefrorenem Boden verfügen Premium-Bits über Einsätze mit Hartmetallspitze an den Hauptschneidkanten, was die Verschleißfestigkeit und Schlagzähigkeit erheblich verbessert.

3. Doppelsteg- und variable Steigungsdesigns: Um komplexe geologische Bedingungen zu bewältigen, bei denen sich Bodenschichten unvorhersehbar abwechseln, verwenden einige Profi-Bohrer Doppelsteg-Konfigurationen – zwei parallele Spiralstege, die gleichzeitig die Effizienz der Spanabfuhr und die Stabilität der Führung im Bohrloch verbessern. Darüber hinaus sorgen Konstruktionen mit variabler Steigung (kürzere Steigung unten, längere Steigung oben) für eine höhere Schnittkraft beim anfänglichen Eindringen und beschleunigen gleichzeitig den Spanauswurf im oberen Bereich, wodurch eine Erdansammlung an der Bohrlochwand verhindert wird.

Betriebskontrollen und Sicherheitsschutzmechanismen

Die Bedienung des Benzin-Erdbohrers ist nicht so einfach wie „Gas geben und bohren“. Die Tiefe des Sicherheitsschutzsystems bestimmt direkt die Lebensdauer der Ausrüstung und die Sicherheit des Bedieners.

Drosselklappensteuerung und Motordrehzahlregelung: Die Griffbaugruppe enthält eine Gashebelsteuerung mit Auslöser, die über ein Kabel mit der Drosselklappe des Vergasers verbunden ist. Durch Fingerdruck erreicht der Bediener eine stufenlose Geschwindigkeitsmodulation. Einige Modelle verfügen neben dem Abzug über einen Gassperrknopf, der eine feste Gasposition während des Dauerbetriebs ermöglicht, um die Ermüdung der Finger durch anhaltenden Druck zu verringern.
Überlastschutz – der Scherstiftmechanismus: Dies ist die wichtigste mechanische Sicherheitskomponente im Benzin-Erdbohrer. Wenn der Bohrer auf ein unvorhergesehenes Hindernis im Untergrund trifft – einen großen Stein, eine dichte Wurzelmasse oder eine gefrorene Hartplatte – kann das momentane Widerstandsdrehmoment die strukturellen Grenzen des Getriebes und des Motors weit überschreiten. Ohne Schutz könnte dies direkt zum Zahnbruch, zur Verformung der Kurbelwelle oder sogar zum Bruch des Maschinenkörpers führen. Die technische Lösung ist ein Scherstift, der an der Verbindung zwischen der Abtriebsspindel und dem Schneckenbohrer installiert wird. Hierbei handelt es sich um eine bewusst geschwächte, kalibrierte Komponente: Wenn das Widerstandsmoment den voreingestellten Sicherheitsschwellenwert überschreitet, bricht zuerst der Scherstift und entkoppelt so den Antriebsstrang physikalisch. Der Bohrer hört sofort auf, sich zu drehen, und schützt so das gesamte Übertragungssystem vor einem katastrophalen Ausfall. Der Austausch des Scherstifts ist ein routinemäßiger Wartungsvorgang.
Bremssystem und Not-Aus: Bestimmte Premium-Modelle verfügen über eine Fliehkraftbremse zwischen Kupplung und Untersetzungsgetriebe. Wenn der Bediener den Gashebel loslässt und die Motordrehzahl auf Leerlauf sinkt, greifen die Bremsbacken automatisch in die Abtriebswelle ein und bringen den Meißel innerhalb von Sekunden zum vollständigen Stillstand. Dies verhindert versehentliche Kontaktverletzungen beim Neupositionieren der Maschine oder beim Wechseln zwischen Bohrstandorten.
Ergonomie und Bedienhaltung: Der Benzin-Erdbohrer wird im Stehen bedient, wobei beide Hände den Lenker umfassen. Lenkerabstand, Griffwinkel und Gesamtschwerpunkt der Maschine sind ergonomisch optimiert. Wenn der Meißel vertikal nach unten ausgerichtet ist, sollte der Schwerpunkt der Maschine idealerweise zwischen den Händen des Bedieners liegen, wodurch der zusätzliche Drehmomentaufwand minimiert wird, der erforderlich ist, um einer Vorwärts- oder Rückwärtsneigung entgegenzuwirken.

Wartungsprinzipien und technische Praktiken

Die Wartung des Benzin-Erdbohrers umfasst im Wesentlichen die Pflege eines Zweitaktmotors und eines mechanischen Getriebesystems. Seine Grundprinzipien lassen sich in drei Schlüsselpraktiken zusammenfassen:

1. Kraftstofffrische: Vorgemischter Zweitaktkraftstoff beginnt sich nach 30 Tagen Lagerung zu zersetzen, da leichte Anteile verdampfen und sich oxidative Gummis bilden, die leicht Vergaserdüsen und -kanäle verstopfen. Als bewährte technische Vorgehensweise wird empfohlen, mit Ethanol stabilisierten Zweitakt-Spezialkraftstoff zu verwenden oder nach jeder Arbeitssitzung den Tank zu entleeren und den Motor trocken laufen zu lassen, bis der Vergaser leer ist.

2. Luftfilterreinigung: Bohrarbeiten erzeugen viel Staub. Luftfilterelemente aus Schaumstoff oder Papier müssen täglich gereinigt werden. Ein verstopfter Luftfilter führt zu fettem Gemisch, unvollständiger Verbrennung, beschleunigter Kohlenstoffbildung und letztlich zu Riefenbildung oder Festfressen im Zylinder.

3. Getriebeschmierung: Das Untersetzungsgetriebe ist mit speziellem Getriebefett (normalerweise Lithiumfett der NLGI-Klasse 2) gefüllt. Regelmäßige Inspektionen und Nachfüllungen sind unerlässlich, um einen vorzeitigen Getriebeausfall durch Trockenlauf zu verhindern.

DerBenzin-Erdbohrerist weit mehr als ein einfacher „Ottomotor mit Gewindestange“; Es handelt sich um ein hochentwickeltes Bodenbohrsystem, das Verbrennungsdynamik, mechanische Übertragungstechnik, Bodenschneidemechanik und Ergonomie integriert. Die Eleganz des Designs zeigt sich im sanften Krafteingriff der Fliehkraftkupplung, in der präzisen Drehmomentverstärkung des Getriebes, in der Rolle des Scherbolzens als letzte Verteidigungslinie für die Maschinensicherheit und in der präzisen Steuerung des Erdspäneflusses durch den Spiralgang. Nur wenn man diese tiefgreifenden technischen Prinzipien versteht, kann man diese Ausrüstung wirklich beherrschen und sie mit wissenschaftlicher Wartung und effizientem Betrieb einsetzen.
